Волоконно-оптические линии связи становятся длиннее, плотнее и чувствительнее к микроскопическим потерям. К 2025 году инженеру уже мало одного универсального тестера — нужен целый набор приборов, подтверждающий качество монтажа и соответствие новой нормативке. Ниже разбираемся, какие измерители востребованы сегодня, как их калибровать, на какие ГОСТы опираться и где искать надёжные модели.
Почему в 2025 году требования выросли
Переход на 400G/800G-каналы, рост FTTx-сетей и запрос на сверхнизкие задержки ужесточили допуски по затуханию и возвратным потерям. Инженеру приходится фиксировать «мёртвые» зоны всего в несколько метров и отлавливать сколы на торцах коннекторов. Отсюда — спрос на портативные, но точные OTDR-приборы и микроскопы высокого разрешения, соответствующие современным требованиям безопасности излучения и метрологической прослеживаемости.
OTDR — сердце диагностики
Оптический рефлектометр временной области строит рефлектограмму — «профиль» трассы, показывая все события: сварки, коннекторы, изломы, обрывы. Современные модели объединяют два-три источника длины волны, визуальный локатор и измеритель мощности в одном корпусе, экономя место в монтажной сумке.
- Динамический диапазон: для городских сетей достаточно 24–28 дБ, а для магистралей ищите >40 дБ.
- Мёртвая зона события: чем меньше (1–3 м), тем легче «увидеть» соседние сварки.
- Разрешение по расстоянию: шаг 0,01–0,25 м помогает точнее локализовать дефект.
- Интерфейс: русский/английский, экспорт *.sor и совместимость с ПО анализа.
- Автокалибровка по встроенному эталону уменьшает межоператорскую погрешность.
Примеры из практики: портативный Grandway FHO5000-D35 выдаёт диапазон 35/33 дБ на 1310/1550 нм, шаг 0,01 м и до 200 км измеряемой трассы; бюджетный Trend FiberMASTER mini-OTDR обеспечивает 26–28 дБ при массе <400 г; для сложных FTTx-сетей монтажники выбирают EXFO MaxTester 730C с функцией iOLM, а в лабораториях ценят модульный Yokogawa AQ7280, работающий автономно до 15 часов.
Классические рефлектометры: ниша ещё жива
На приёмке кабеля и в НИОКР всё ещё используют «стационарные» рефлектометры с широкими импульсами и сценариями скриптовых измерений. Их плюс — стабильность и возможность точной ручной настройки для нестандартных волокон (например, сенсоров распределённой температуры).

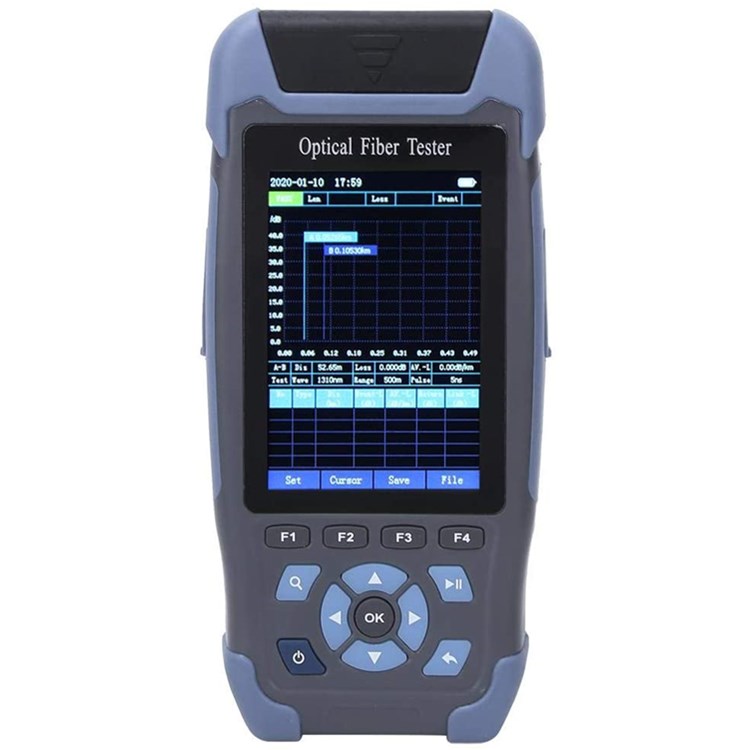

OTDR с сайта Файбертул
Микроскопы для контроля коннекторов
Идеальная рефлектограмма бессильна, если торцы феррул загрязнены. Оптический микроскоп с 400–600× увеличением позволяет мгновенно оценить поверхность и проверить соответствие требованиям IEC/IPC. Российский ГОСТ Р 56169-2014 описывает минимальные характеристики операционных микроскопов: резкость, поле зрения, безопасность излучения. Для поверки применяется методика ГОСТ Р 8.636-2007, где расписан порядок калибровки шкал и условий освещения.
Калибровка: пять обязательных шагов
- Прогрейте прибор до рабочей температуры (обычно 10 мин).
- Используйте эталонный SM-патч длиной ≥ 1 км для проверки коэффициента затухания.
- Сравните показания с сертифицированным эталонным рефлектометром или мерой длины по ГОСТ Р МЭК 60793-1-22.
- Проверьте мёртвую зону с секцией волокна известной длины (5 или 7 м).
- Заполните протокол поверки по ГОСТ Р 8.636-2007 и внесите запись в журнал метрологической службы.
ГОСТы, которые держим «под рукой»
Для ВОЛС чаще всего ссылаются на ГОСТ Р 51060-97 (измерители мощности), ГОСТ Р 52266-2020 (оптические кабели), ГОСТ Р МЭК 60793-1-22-2012 (измерение длины волокна) и уже упомянутые ГОСТы для микроскопов.
FAQ
Как часто калибровать OTDR?
Раз в 12 месяцев или после ремонта; при тяжёлой эксплуатации — каждые 6 месяцев.
Можно ли доверять режиму AutoTest?
Да, но сначала вручную проверьте импульс и мощность на коротком отрезке линии.
Нужно ли калибровать микроскоп?
Обязательно. Диоптрийную шкалу и освещённость сверяют с эталоном не реже раза в два года.
Что делать, если мёртвая зона велика?
Сократите ширину импульса, включите усреднение и используйте запускной патч-шнур.
Итог
В 2025 году измерительное оборудование стало компактнее, умнее и точнее, но требования к метрологии выросли. Выбирайте OTDR с нужным динамическим диапазоном, не забывайте про микроскоп и регулярную поверку — именно это гарантирует безупречный запуск сети и полный пакет документов.
